天然气报警器SNK8000（四总线,1-64路）

SNK8000气体控制器



咨询电话：0531-89000101    在线QQ：621860050        微信号：13698637907（同手机号）

安全第一，服务至上，我们认真服务好每一位客户，期待与您的合作！

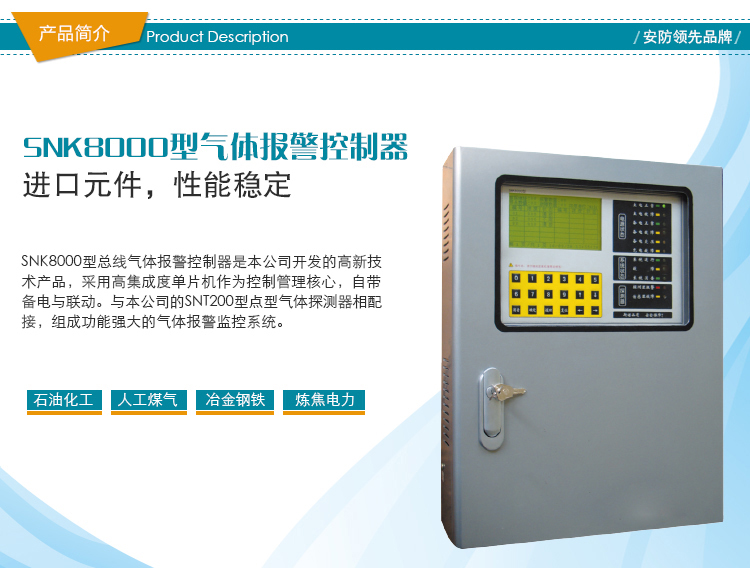

       SNK8000型总线气体报警控制器是本公司开发的高新技术产品，采用高集成度单片机作为控制管理核心，自带备电与联动。与本公司的SNT200型点型气体探测器相配接，组成功能强大的气体报警监控系统。
       该产品是严格按照GB16808-2008《可燃气体报警控制器》设计而成。由于采用RS485总线结构形式，所以该系统的最大特点是信号传输距离远，安装方便，节省一次性投资，特别适合控制范围比较大的应用场合；由于采用数字量传输，所以该系统工作稳定、可靠，抗干扰性强，是燃气报警系统更新换代的理想产品。该仪器可广泛应用于石油化工、人工煤气、冶金、钢铁、炼焦、电力等存在可燃或有毒气体的各个行业，是保证财产和人身安全的理想监测仪器。

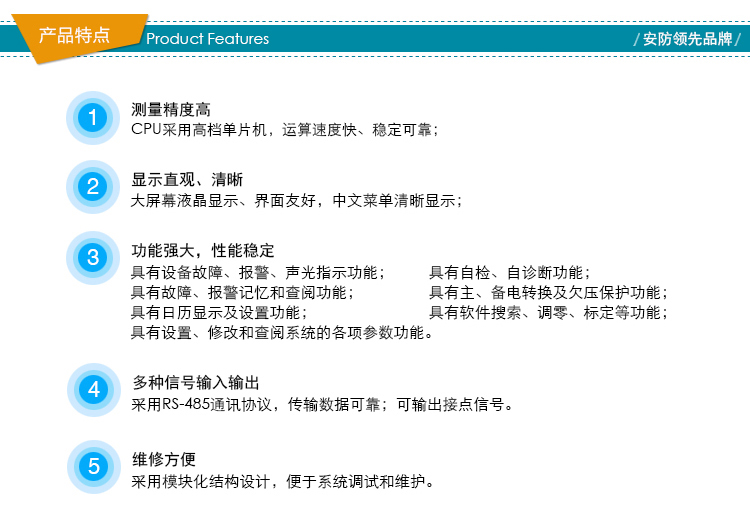

控制器的主要特点：
  ◆大屏幕液晶显示、界面友好。
  ◆全中文菜单、操作简单。
  ◆直观、准确地显示工业现场的燃气浓度及各单元模块的故障类型。
  ◆具有设备故障、浓度报警两种声光指示功能
  ◆具有自检、自诊断功能。
  ◆具有故障、报警记忆、查阅功能。
  ◆具有节点自动搜索、软件调零、软件标定、报警点设置功能。
  ◆设有密码，防止误操作。
  ◆可以随时设置、修改和查阅系统的各项参数。
  ◆具有主、备电转换及欠压保护功能。
  ◆具有报警接点输出控制功能，联动输出逻辑可软件设置。
  ◆具有日历显示及设置功能。
  ◆采用RS-485通讯协议，传输数据可靠。
  ◆功能强大，性能稳定。
控制器主要技术参数：
  ◆基本误差：±5%FS
  ◆显示方式：大屏幕液晶、发光管
  ◆报警方式：声光报警
  ◆报警音量：＞75dB
  ◆报警响应时间：≤30s
  ◆设备故障响应时间：≤100s
  ◆机箱外形尺寸为：440mm×330mm×98mm
  ◆电    源：AC220V±15%
  ◆工作环境：温    度-10℃—50℃     湿    度 ≤93%RH
  ◆工作方式：连续
  ◆功    耗： 10W
  ◆报警输出：1A /4组 接点输出
  ◆RS485总线的传输距离不大于1200米（二芯屏蔽双绞电缆线，线径≥0.75mm2）

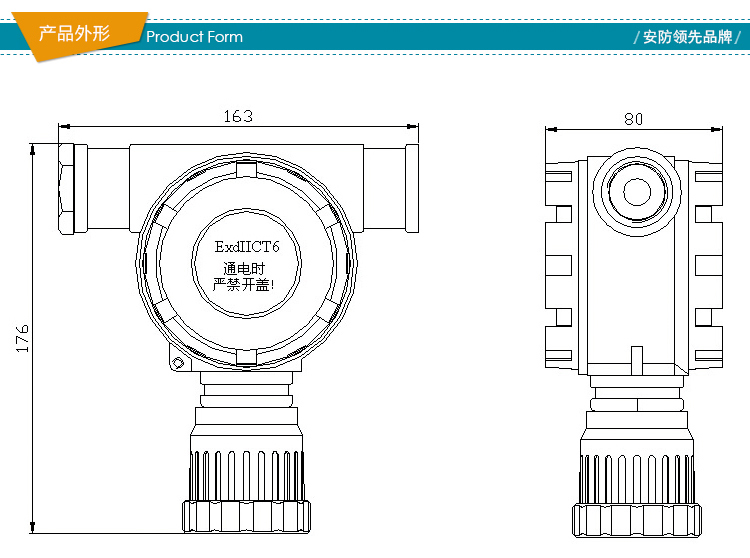

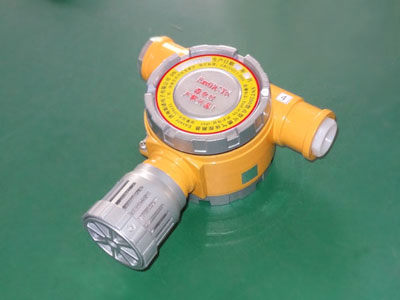

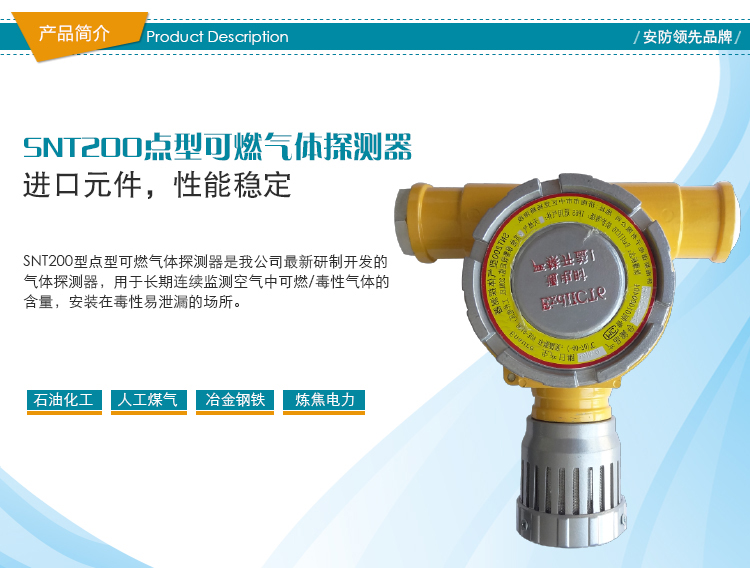

SNT200气体探测器

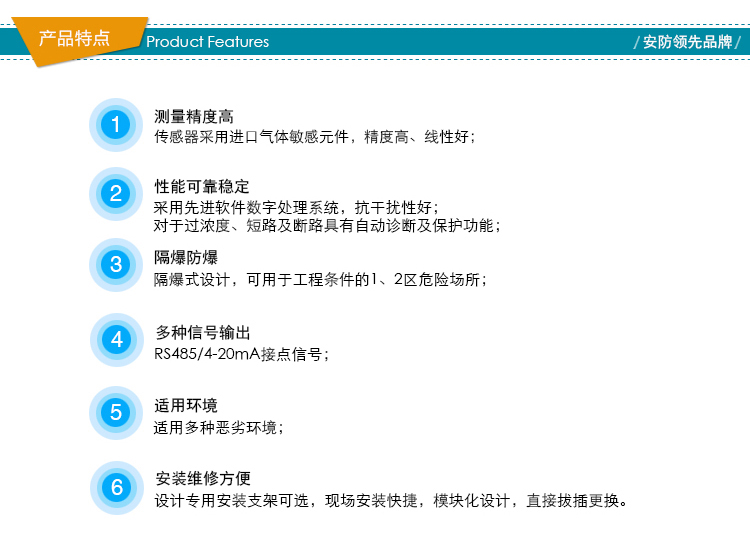

气体探测器主要特点：
  ◆传感器采用进口气体敏感元件，精度高、线性好。
  ◆采用先进软件数字处理系统，抗干扰性好。
  ◆对于过浓度、短路及断路具有自动诊断及保护功能。
  ◆隔爆式设计，可用于工厂条件的1、2区危险场所。
  ◆适用多重恶劣环境。

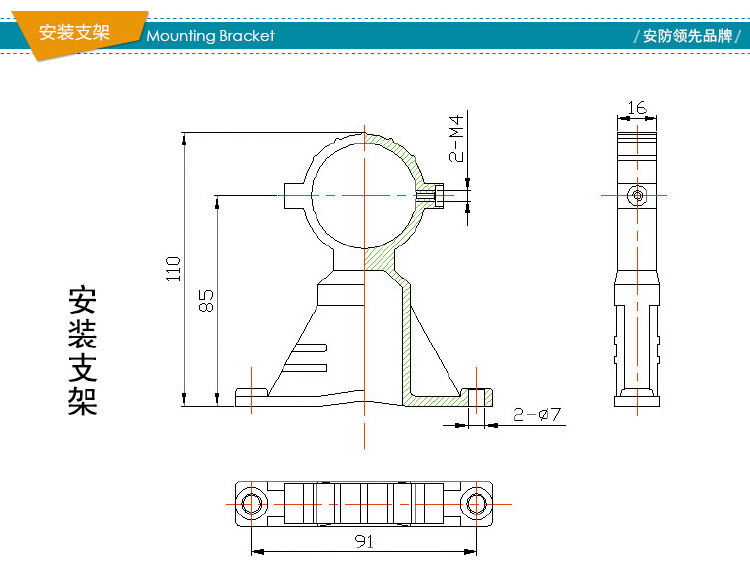

  ◆专用安装支架可选，现场安装快捷。
  ◆模块化设计，直接拔插更换。

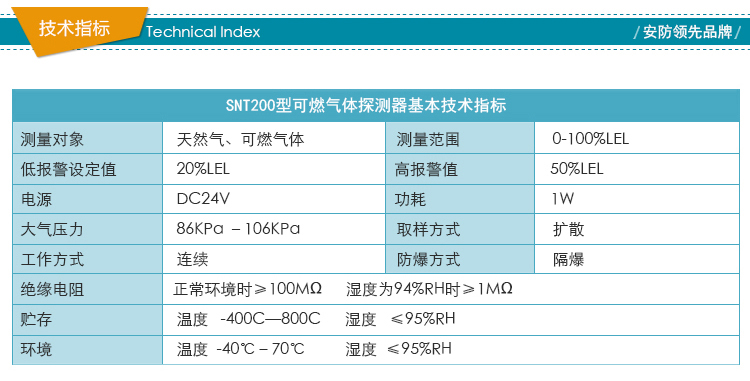

气体探测器主要技术参数：
  ◆检测原理：催化燃烧检测原理
  ◆检测气体：天然气
  ◆检测范围：0-100%LEL
  ◆取样方式：扩散式
  ◆输出信号：RS485
  ◆工作电压：DC24V
  ◆连接螺纹：G3/4管螺纹
  ◆功耗：1.5W
  ◆防爆方式：隔爆型
  ◆防爆标志：ExdIICT6
  ◆防护等级：IP65
  ◆执行标准：GB15322.1-2003
  ◆使用环境：温度：-40℃-70℃；湿度：≤95%RH
  ◆匹配控制器：SNK8000型

工作原理
       气体探测器把采集到的气体浓度信号转换为电信号，并以RS-485标准信号的方式传给控制器；控制器接收到信号后，经过处理、逻辑分析、运算，以液晶数字显示、声光报警的方式反应出来，联动出口继电器，从而启动所连接的风机、磁阀或其它消防设备。
天然气特性：

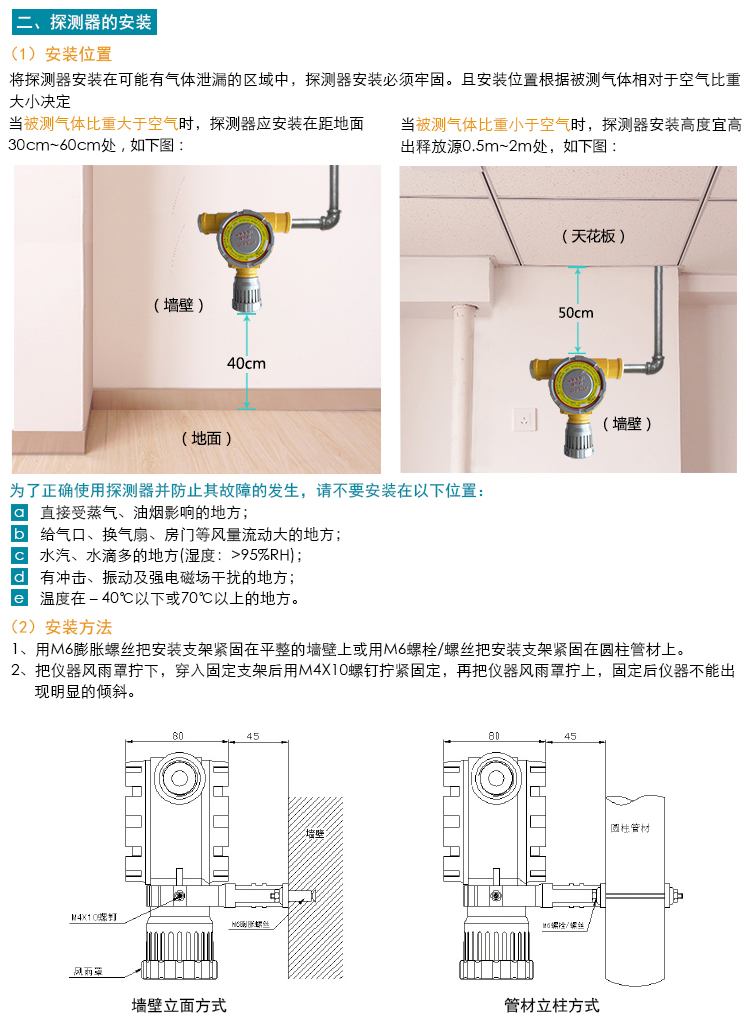

       天然气是一种无色无味的气体，要成分是烷烃，其中甲烷占绝大多数，甲烷在空气中的爆炸极限下限为5%，上限为15%。天然气比空气轻而容易发散，但是当天然气在房屋或帐篷等封闭环境里聚集的情况下，达到一定的比例时，就会触发威力巨大的爆炸。所以在使用或者储存天然气的场所，为了防止泄漏应当安装天然气报警器，又根据其比重比空气轻，所以安装天然气报警器时，应当将探测器安装在距离屋顶或顶棚30-60cm的位置，这样才能发挥其最好的检测功能。
